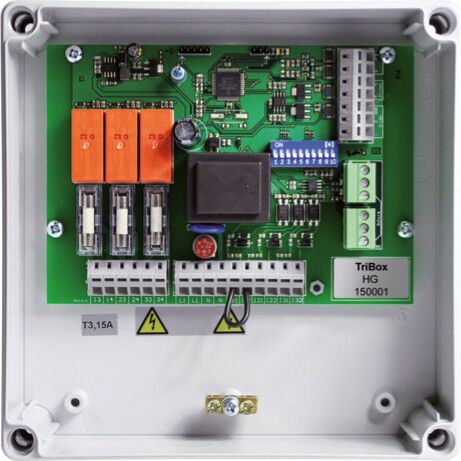

triBox HG
Einstufiger, zweistufiger oder modulierender Ausgang zur Ansteuerung von Heizgeräten
- 1 x Fühlereingang (Raumtemperatur)
- 3 x Eingang: Zwangsabschaltung Heizgerät, Störmeldung Heizg., Betriebsmeldung Heizg.
- 3 x Ausgang: Stufe 1, Stufe 2, Entriegeln
Busanschlüsse
- 1 x triBus -Anschluss - zum Anschluss von bis zu 128x triBox
- 1 x triCombus - zum Anschluss vom triWebbox, triVisio und/oder weiteren triControl-Systemen
| Betriebspannung: | 230V~ |
|---|---|
| Netzfrequenz: | 50/60 Hz |
| Leistungsaufnahme (Steuerelektronik): | max. 5W |
| Fühlereingang: | 1x PT1000 |
| Schalteingänge: | 230V~ / 0,4mA / Impedanz 1 MOhm |
| 0..10V-Ausgang: | max. 10mA / min. 1kOhm |
| Schaltausgänge: | 230V~ / 3,15(2)A |
| Betriebstemperatur: | 0 - 40°C |
| Schutzart: | IP67 |
| Kabeleinführungen: | Metrische Verschraubungen
7x M12/M20 2xM16/M25 |
| Kommunikationsinterface: | triBus (Anschlüsse A,B)
RS485 basierend, 9.600bps, Kabellänge maximal 500m |
| Busleitung: | Unitronic® Bus LD 1x2x0,22 Flexible Verlegung Lapp-Kabel Art.-Nr. 2170203 Feste Verlegung Lapp-Kabel Art.-Nr. 2170803 |
